OBC/ DC-DC 轉換器 自動測試系統
發布時間：2022-10-19
點擊量：1982
充電機主要應用給電動汽車上的動力電池充電，按是否安裝在車上，充電機可分為車載式（隨車型）和固定式。
此套車載充電機測試方案的配置，硬件方面有電子負載模擬電池放電，AC電源模擬電網給充電機供電，搭配示波器和功率分析儀等設備，和專業的上位機軟件，對車載充電機進行完整的測試。艾德克斯作為在新能源領域的優異的測試測量方案供應商，提供的專業車載充電機測試系統能夠完全滿足不同型號的車載充電機測試的需求，并能簡化操作，具有獨特且重要的功能。
符合GB 標準及行業規范
艾德克斯測試方案符合GBT18487.1電動汽車傳導充電系統第1部分通用要求2015
? GBT20234.1電動汽車傳導充電用連接裝置第1部分通用要求2015
? GBT20234.2電動汽車傳導充電用連接裝置第2部分交流充電接口2015
? GBT20234.3電動汽車傳導充電用連接裝置第3部分直流充電接口2015
? GBT27930電動汽車非車載傳導式充電機與電池管理系統之間的通信協議2015
? QCT895-2011電動汽車傳導式車載充電機

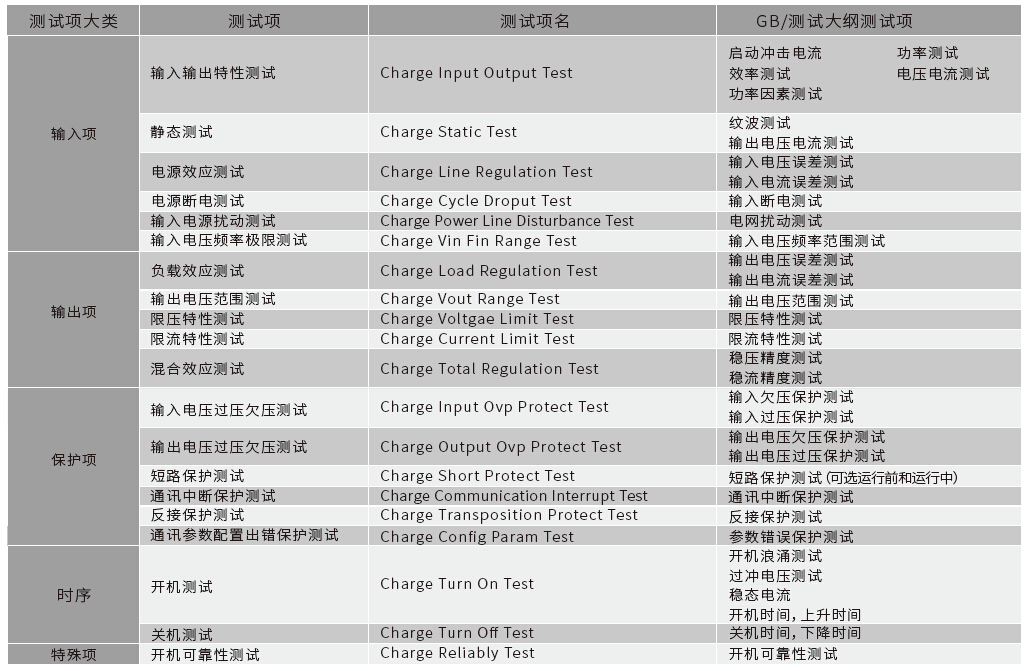

測試項目
系統特點
? 模塊化設計，根據不同測試需求搭建系統
? 大功率電子負載可達600kW，完全滿足大功率直流充電樁的測試需求
? 內建符合測試標準的測試項
? 可兼容多種充電機的充電協議，適用于不同通訊協議的充電機測試
? 填空式操作界面，無需編程能力
? 軟件支持輸出客制化的測試報告

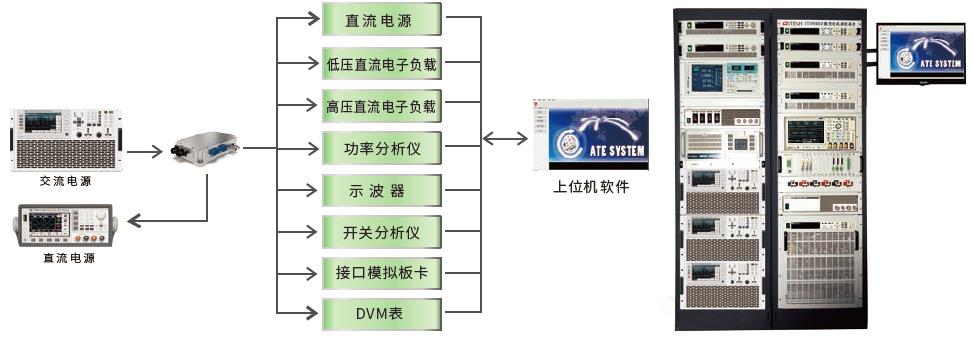

系統結構
艾德克斯車載充電機測試方案的配置，硬件方面有電子負載模擬電池放電，AC電源模擬電網給充電機供電，搭配示波器和功率分析儀等設備，和專業的上位機軟件，對車載充電機進行完整的測試
測試軟件
艾德克斯專業的測試軟件，具有對操作者友好的操作界面，只需勾選測試項目，無需具備編程能力，讓操作更加簡單明了，可輕松上手。
軟件提供客制化測試報告的編輯及輸出能力，輸出結果可直接作為客戶的出場報告使用。
